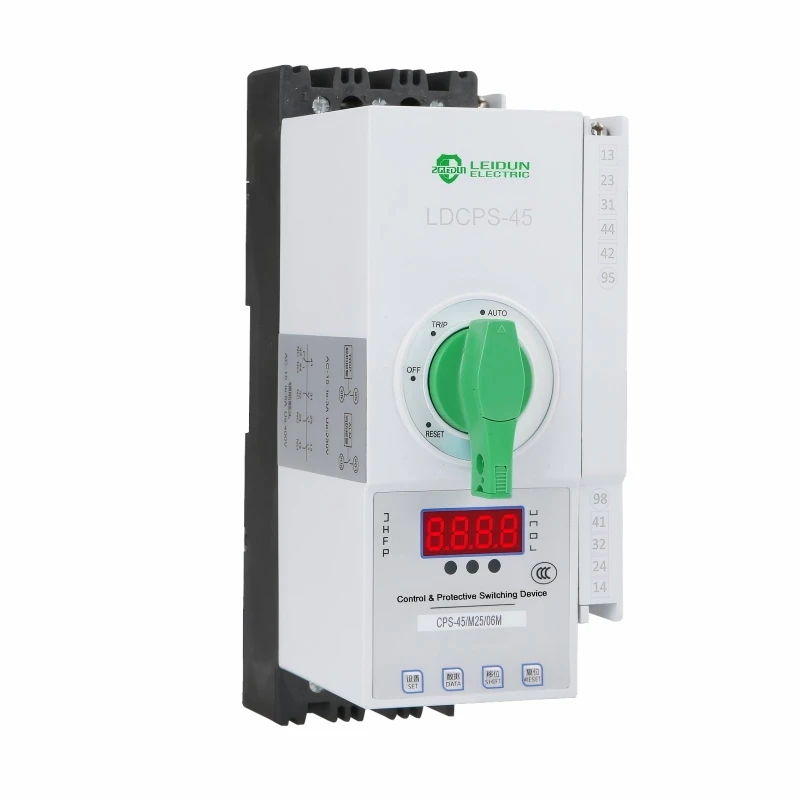

Распределительное устройство управления и защиты

Устройство управления и защиты серии CPS объединяет основные функции автоматического выключателя, контактора, реле перегрузки, пускателя, разъединителя, устройства сигнализации и реле защиты в одном модульном продукте. Он используется для подключения, проведения и отключения тока в нормальных условиях эксплуатации, включая запуск электродвигателя, а также для защиты цепей в аномальных условиях, таких как короткое замыкание, пониженное напряжение, повышенное напряжение, потеря фазы и дисбаланс.

Этот продукт подходит для центров управления двигателями, центров распределения электроэнергии, промышленных объектов, зданий, систем противопожарной защиты, систем насосов и вентиляторов, систем дистанционного управления и других приложений, требующих надежного управления и защиты в компактном устройстве.

• Встроенные функции управления и защиты уменьшают необходимость в отдельных компонентах выключателя, контактора, реле перегрузки, пускателя, изолятора и сигнализации.
• Поддерживает системы переменного тока 50 Гц и переменного тока 60 Гц с номинальным рабочим напряжением до 690 В.
• Номинальный ток основного корпуса составляет от 6,3 А до 125 А; Рабочий ток интеллектуального контроллера регулируется от 0,4 А до 125 А.
• Подходит для двигателей мощностью от 0,05 кВт до 50 кВт в зависимости от выбора применения.
• Обеспечивает обратную-перегрузку по времени, длительную-задержку, короткую-задержку, короткую-задержку, мгновенную защиту от короткого-замыкания и быструю мгновенную защиту от короткого-замыкания.
• Включает функции сигнализации повышенного напряжения, пониженного напряжения, потери фазы, дисбаланса фаз, пониженного тока, блокировки ротора, утечки и неисправности в соответствии с конфигурацией.
• Поддерживает удаленное, локальное и панельное управление с цифровым мониторингом напряжения, тока и состояния неисправности.
• Варианты модульных аксессуаров включают вспомогательные контакты, контакты сигнализации, функции связи, защиты от утечек и противопожарной защиты.

• Панель поддерживает индикацию положений сброса, открытия, свободного отключения и закрытия для четкого рабочего состояния.
• Светодиодный дисплей может отображать напряжение, а также может работать как амперметр, циклически меняя значения тока фазы A, фазы B и фазы C.
• Запрос неисправностей позволяет проверить предыдущие типы неисправностей, когда продукт работает без нагрузки.
• Клавиша настройки, клавиша переключения, клавиша данных и клавиша сброса поддерживают настройку параметров и возврат к нормальному мониторингу.
• Когда ручка указывает на TRIP, неисправность линии должна быть устранена перед сбросом и повторным-замыканием.
• Схемы подключения ручного, местного и дистанционного управления поддерживаются в соответствии с требованиями шкафа.

Этот продукт рекомендуется для систем, требующих компактной интеграции управления двигателем, защиты цепей, мониторинга состояния и надежного переключения.

• Центры управления электродвигателями и центры распределения электроэнергии
• Металлургия, горнодобывающая, сталелитейная, нефтехимическая, портовая, судовая и железнодорожная системы.
• Электростанции и подстанции
• Системы освещения и вентиляции автомобильных дорог
• Противопожарные вентиляторы, насосы и системы электроснабжения зданий
• Больницы, коммерческие здания, телекоммуникационные помещения и центры обработки информации.
• Одиночные-системы управления и защиты двигателей на заводах или в мастерских
• Системы дистанционного управления, требующие отображения неисправностей и сигнализации

• Температура окружающего воздуха не должна превышать +40 градусов и не должна быть ниже -5 градусов; Среднесуточное значение не должно превышать +35 градусов.
• Высота установки не должна превышать 2000м.
• Относительная влажность не должна превышать 50 % при +40 градусах; при более низкой температуре может быть разрешена более высокая влажность, например, 90% в среднем за месяц при +25 градусах.
• Необходимо принять меры для предотвращения образования конденсата, вызванного изменением температуры.
• Степень загрязнения: 3.
• Категория установки: III.

• Перед установкой убедитесь, что ручка управления движется нормально и находится в открытом положении.
• Перед использованием убедитесь, что напряжение питания катушки и аксессуаров соответствует указанному в руководстве и реальной схеме управления.
• Когда на катушку подается напряжение в диапазоне от 85% до 115% Us, электромагнит должен надежно притягиваться в режиме АВТО и надежно отпускать в режиме ВЫКЛ.
• Заводская настройка тока действия-установлена ​​на максимальное значение, и при необходимости ее можно отрегулировать в соответствии со схемой панели.
• Внешние провода на входных и выходных клеммах должны быть изолированы.
• Не разбирайте и не регулируйте изделие, за исключением управления вращающейся ручкой и настройки необходимых параметров.

• Подтвердите название и модель продукта.
• Укажите номинальный ток корпуса основного блока, тип короткого-замыкания, тип интеллектуального расцепителя и номинальный ток.
• Подтвердите напряжение питания управления катушкой.
• Укажите тип и количество вспомогательных контактов.
• Подтвердите дополнительные функции, такие как противопожарная защита, защита от утечек, связь или сигнализация.
• Укажите количество заказа и детали применения.

Отправьте нам свое номинальное напряжение, номинальный ток, мощность двигателя, требования к функциям защиты, управляющее напряжение, потребности в вспомогательных контактах и ​​количество. Наша команда может помочь выбрать подходящую конфигурацию CPS для надежного управления двигателем и защиты распределения мощности.
