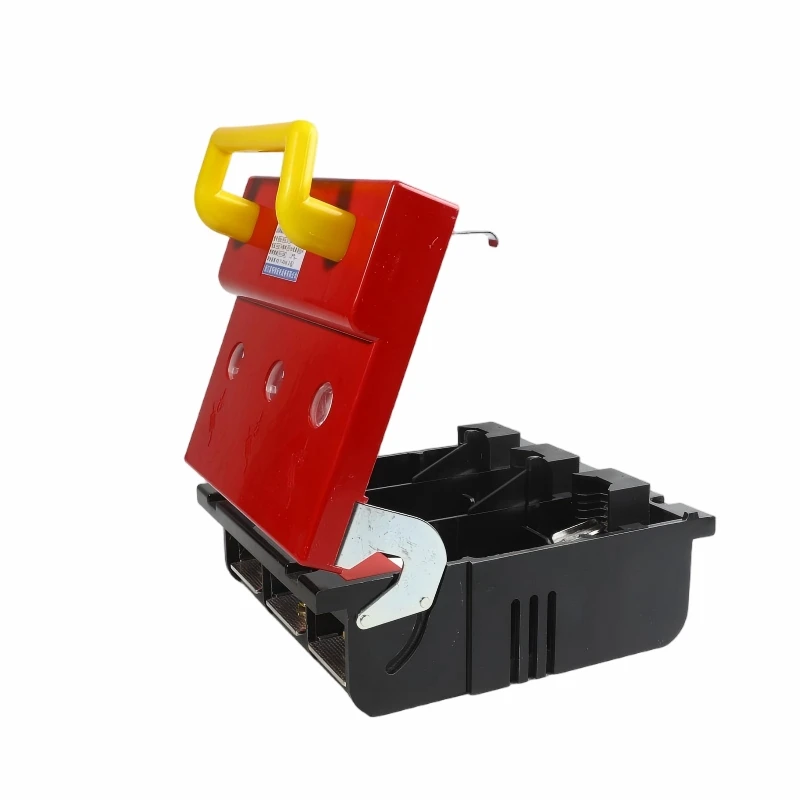

Разъединитель с предохранителем

Изолирующий выключатель с предохранителем серии HR5 и HR6 предназначен для систем распределения электроэнергии низкого- напряжения переменного тока частотой 50/60 Гц и номинальным тепловым током до 630 А. Он подходит для цепей с высоким током короткого-замыкания и для цепей двигателей, где требуется надежная изоляция питания и защита предохранителями.

Устройство может использоваться в качестве силового выключателя, разъединителя и аварийного выключателя в распределительных шкафах. Он обеспечивает защиту от неисправностей-на основе предохранителя и четкое ручное управление, однако в информации о продукте отмечается, что он не предназначен для прямого запуска одного двигателя.

• Разъединитель типа предохранителя-серий HR5 и HR6 для цепей распределения низкого-напряжения.
• Подходит для систем переменного тока частотой 50/60 Гц с номинальным тепловым током до 630 А.
• Используется в качестве выключателя питания, разъединителя и аварийного выключателя в распределительных и моторных цепях.
• Предназначен для цепей с высоким током короткого-замыкания, где требуется защита предохранителем.
• Основание, крышка и дугогасительная камера изготовлены из прочного формованного пластика, образуя полностью-пластиковую конструкцию.
• Предохранители NT установлены внутри крышки для удобства осмотра и замены.
• Многокомпонентная металлическая дугогасительная камера обеспечивает гашение дуги и надежность переключения.
• Достаточное изоляционное расстояние обеспечивается, когда крышка поворачивается в открытом положении вдоль опоры.
• Можно выбрать дополнительный вспомогательный контакт для индикации открытого или закрытого состояния переключателя.

• Высота установки не должна превышать 1000м.
• Температура окружающей среды не должна быть выше +40C и не ниже -5C.
• В среде установки не должно быть взрывоопасных веществ, агрессивных газов, проводящей пыли и веществ,-повреждающих изоляцию.
• Среднемесячная максимальная относительная влажность должна составлять 95 %, а среднемесячная минимальная температура — +25C.
• Место установки должно быть защищено от сильной вибрации и прямого воздействия снега или дождя.

Выключатель состоит из основания, крышки, дугогасительной камеры и контактной системы. Статические контакты установлены на основании, а крышка может вращаться вдоль опоры, чтобы создать достаточное изоляционное расстояние. Дуговую камеру можно удобно снять с основания, что облегчает установку и замену предохранителя.

• Перед вводом в нормальный режим работы установите переключатель вертикально.
• Используйте совместимые плавкие вставки NT или другие плавкие вставки, соответствующие требованиям IEC 269 и требуемой отключающей способности при коротком-замыкании.
• Для замены предохранителя полностью откройте крышку и извлеките сработавшую плавкую вставку из эластичного контакта под крышкой.
• Регулярно проверяйте контакты и удаляйте пыль, масло и другие загрязнения.
• Регулярно смазывайте точки трения рабочего механизма, чтобы обеспечить гибкость работы и срок службы.

• Распределительные шкафы и щиты низкого-напряжения
• Изоляция цепи двигателя и защита предохранителем
• Аварийные коммутационные позиции в промышленных энергосистемах
• Защита фидеров в коммерческих и промышленных распределительных сетях
• Отключение электропитания для технического обслуживания и проверки
• Цепи, требующие видимой ручной изоляции и защиты на основе предохранителей-

Выберите модель в соответствии с номинальным тепловым током, числом полюсов, номиналом плавкой вставки, требованиями к вспомогательным контактам и условиями установки. Выбранная плавкая вставка должна соответствовать требованиям защиты цепи и доступному току короткого-замыкания.

• Перед заказом подтвердите номинальный ток выключателя и плавкой вставки.
• Укажите, требуется ли индикатор предохранителя или вспомогательный контакт.
• Перед изготовлением шкафа проверьте монтажные размеры и зазоры для проводки.
• Установка и обслуживание должны выполняться квалифицированным электротехническим персоналом.

Серии HR5 и HR6 предоставляют производителям панелей практичное сочетание защиты предохранителями, ручной изоляции и аварийного переключения в одном компактном продукте. Его литая изолирующая конструкция, съемная дугогасительная камера и конструкция сменных предохранителей-делают его подходящим для надежных проектов распределения низкого-напряжения.

При запросе предложения укажите модель, номинальный тепловой ток, номер полюса, номинал и количество плавких вставок, требования к индикатору предохранителя, требования к вспомогательным контактам и среду установки. Пример информации может включать модель переключателя, плавкие вставки на 100 А и необходимое количество.
