Изолирующий переключатель постоянного тока PV

Изолирующий переключатель DC PV специально разработан для солнечных фотоэлектрических систем с номинальным током 32 А и подходит для систем постоянного тока 1000 В/1200 В. Благодаря двухполюсной структуре он обеспечивает безопасное отключение, очевидную физическую изоляцию и надежную защиту во время обслуживания цепи.

Коммутатор имеет водонепроницаемый и пыленепроницаемый корпус со степенью защиты IP66, обеспечивающий стабильную работу на открытом воздухе, например, на солнечных электростанциях, установленных на крыше или на земле. Он оснащен запираемой рукояткой управления для предотвращения неправильной эксплуатации и повышения безопасности во время установки и обслуживания. Внутренняя конструкция подавления дуги эффективно подавляет дуги постоянного тока во время переключения, продлевая электрический срок службы и повышая эксплуатационную надежность.

Этот фотоэлектрический изолятор, оснащенный стандартными разъемами MC4, обеспечивает быстрое подключение без использования инструментов и совместим с большинством солнечных панелей и инверторов. Он соответствует стандартам IEC 60947‑3 и стандартам фотоэлектрических переключателей постоянного тока, отличается длительным механическим сроком службы и стабильными характеристиками контактов.

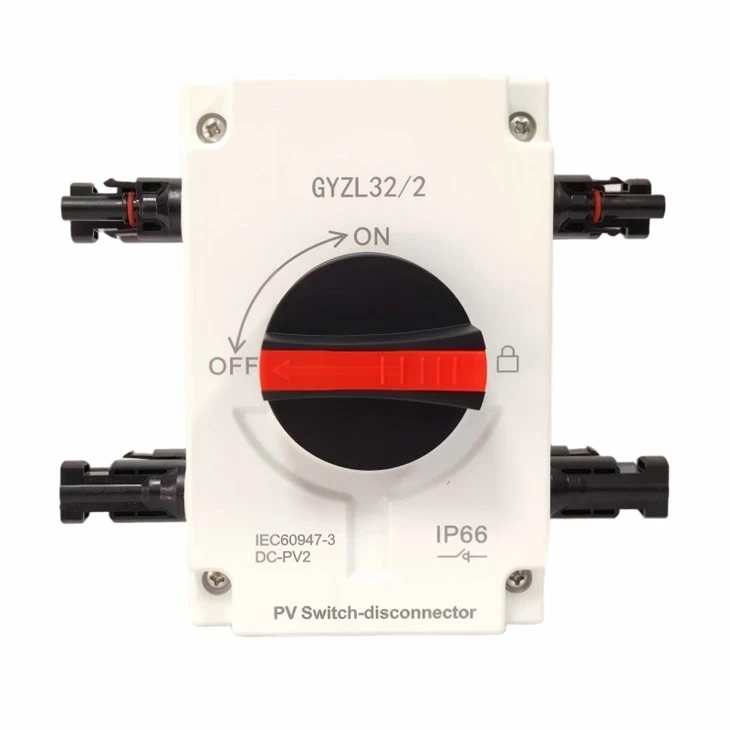

Изолирующий выключатель постоянного тока GYZL32/2, подходящий для жилых, коммерческих и промышленных фотоэлектрических систем, обеспечивает безопасную изоляцию цепи во время технического обслуживания, устранения неполадок и аварийного отключения, что делает его важным компонентом, обеспечивающим надежную и безопасную работу систем солнечной энергии.

Сильная сторона

• Защита IP66, долговечность на открытом воздухе
• Запираемая ручка, безопасная работа.
• Гашение дуги постоянного тока, стабильное размыкание
• Разъем MC4, простая установка

Среда использования:

Изолирующий переключатель DC PV подходит для различных сценариев распределения электроэнергии постоянного тока внутри и снаружи помещений и может стабильно работать на высоте до 2000 метров. Он имеет диапазон рабочих температур от -40 до +85 градусов и адаптируется к внешним условиям с высокими или низкими температурами и большой разницей температур днем ​​и ночью.

Он идеально подходит для установок, защищенных от сильной вибрации, агрессивных газов, а также легковоспламеняющихся или взрывоопасных сред. Широко применяется в фотоэлектрических системах на крышах, наземных-электростанциях, фотоэлектрических объединителях и инверторных цепях постоянного тока. Он отвечает требованиям безопасности по изоляции и техническому обслуживанию бытовых, коммерческих и промышленных фотоэлектрических систем.

• В фотоэлектрической системе постоянного тока изолирующий выключатель постоянного тока создает четкую и видимую точку электрического отключения, обеспечивая надежную защиту при обслуживании оборудования и капитальном ремонте линии, эффективно предотвращая риск поражения электрическим током и случайного переключения.
• Его специальная конструкция для гашения дуги постоянного тока-быстро подавляет дуги, решая сложную проблему разрыва цепей постоянного тока и защищая основные устройства, такие как солнечные панели и инверторы.
• Корпус с высокой-защитой адаптируется к сложным внешним условиям, выдерживает высокие и низкие температуры, воду и пыль, обеспечивая длительную-стабильную работу системы.
• Кроме того, запираемая ручка соответствует стандартам безопасности и предотвращает неправильные действия со стороны непрофессионалов, что делает ее важным компонентом фотоэлектрических электростанций для обеспечения безопасной работы, продления срока службы оборудования и повышения общей безопасности системы.

1. Перед установкой отключите электропитание фотоэлектрической системы, убедитесь в отсутствии напряжения в цепи и установите переключатель в сухом месте, защищенном от сильной вибрации и агрессивных газов.

2. Закрепите основание переключателя на стене или кронштейне с помощью прилагаемых винтов. Обеспечьте устойчивую установку и соблюдайте правильный угол дренажа конструкции IP66, чтобы избежать скопления воды.

3. Строго различайте положительные и отрицательные полюса. Подключите сторону фотоэлектрической панели к входной клемме, а сторону инвертора к выходной клемме с помощью разъемов MC4. Обратное соединение запрещено.

4.Убедитесь, что все разъемы полностью подключены и затянуты. Закройте корпус переключателя после проверки правильности проводки, чтобы обеспечить хорошую герметизацию.

5. Поверните ручку по часовой стрелке в положение «ВКЛ» для подключения цепи и против часовой стрелки в положение «ВЫКЛ» для безопасной изоляции.

6. Установите ручку в положение ВЫКЛ во время технического обслуживания оборудования и зафиксируйте ее через отверстие замка, чтобы предотвратить случайное закрытие.

7.Частое включение и выключение под нагрузкой запрещено во избежание повреждения контактов дугой постоянного тока. Перед техническим обслуживанием всегда проверяйте отсутствие напряжения.
